通过示波器内置频响分析功能,运用波特图执行控制环路响应测量方案

波特图是线性非时变系统的传递函数对频率的半对数坐标图,利用波特图可以看出系统的频率响应。又称幅频响应和相频响应曲线图。

对所有的电源设计来讲准确的稳定性测量是至关重要的,波特图是评价控制回路稳定性的传统方法,是电源性能的重要参数。

以前测试波特图需要用到专门的波特分析仪,用带RTx-K36频响分析功能的示波器测量波特图就需要将信号注入到电源的控制回路中。

需要的设备:示波器、信号注入器、1:1无源电压探头、BNC连接线、DUT连接夹具。

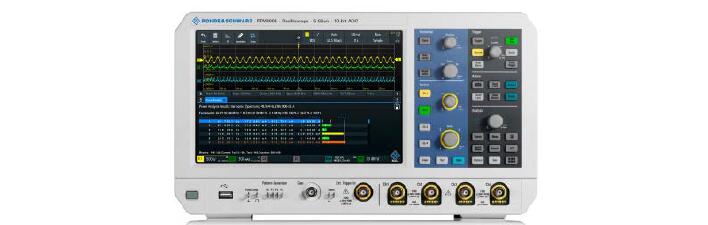

示波器:内置RTx-K36频响分析功能的RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器。

信号注入器:有三款可选:J2100A、J2101A或J2110A。

1:1无源电压探头:RT-ZP1X, 38MHz,1MΩ,1:1或OI1040 ,40MHz,1MΩ,1:1两种可选。

BNC连接线:OIBNCmm-100绝缘BNC公头连接线。

DUT连接夹具:BNC头连接(XF-SS/4双香蕉头转BNC适配器、OIBNC-G/1绝缘BNC公头转微型测试钩连接线或是OIBNC-J/1绝缘BNC公头转微型测试夹连接线根据实际环境选择)或是香蕉头连接(OIPLUGS-J/14mm绝缘直式香蕉插头转微型测试夹连接线或是OILUGS-G/1绝缘直式香蕉插头转微型测试钩连接线根据实际环境选择)。



测量示意图:




订货信息:

第一步:选择示波器


名称/型号

性能/描述

RTB2002+RTB-K36

频响分析示波器组合

基本型主机,70MHz带宽, 2通道,10位垂直分辨率,内置波特图功能

RTB2004+RTB-K36
  频响分析示波器组合

基本型主机,70MHz带宽, 4通道,10位垂直分辨率,内置波特图功能

RTM3002+RTM-K36
  频响分析示波器组合

基本型主机,100MHz带宽, 2通道,10位垂直分辨率,内置波特图功能

RTM3004+RTM-K36
  频响分析示波器组合

基本型主机,100MHz带宽, 4通道,10位垂直分辨率,内置波特图功能

RTA4004+RTA-K36
  频响分析示波器组合

基本型主机,200MHz带宽, 4通道,10位垂直分辨率,内置波特图功能



第二步:选择信号注入器


J2100A注入变压器

控制环路稳定性测量或波特图分析,1Hz~5MHz

J2101A注入变压器

控制环路稳定性测量或波特图分析,10Hz~45MHz

J2110A固态注入器

控制环路稳定性测量或波特图分析,DC~40MHz



第三步:选择无源电压探头


RT-ZP1X无源高稳态探头

38MHz带宽,1MΩ,1:1,需配两根

OI1040无源高稳态探头

40MHz带宽,1MΩ,1:1,需配两根





第四步:选择BNC连接线


OIBNCmm-100  绝缘BNC公头连接线

50Ω阻抗,长1米



第五步:选择DUT连接夹具


BNC头连接

XF-SS/4

双香蕉头转BNC适配器

OIBNC-J/1

绝缘BNC公头转微型测试夹连接线,长0.3米

OIBNC-G/1

绝缘BNC公头转微型测试钩连接线,长0.3米

香蕉头连接

OIPLUGS-J/1

4mm绝缘直式香蕉插头转微型测试夹连接线,长0.3米,红黑一对

OILUGS-G/1

4mm绝缘直式香蕉插头转微型测试钩连接线,长0.3米,红黑一对
