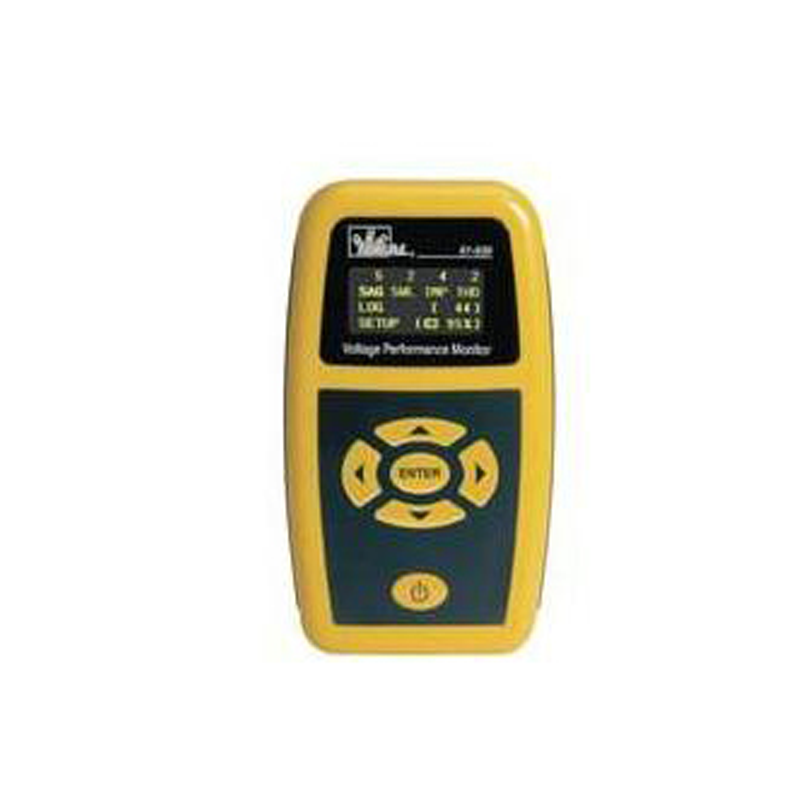

61-830 电压-谐波监测仪

  • 品牌:美国理想/IDEAL
  • 查看产品资料
  • 访问技术支持
  • 简介:世界上最小巧的电压/谐波检测仪,实时测量真有效值电压,频率并监测谐波。设置简单,只需要选择评判标准、额定电压及时间/日期,用户还可以自定义评判门限。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

产品说明:
  电压谐波检测仪是针对交流电源插座设计的电源监测仪。可依据15种国际标准或用户自定义限值,对电压和谐波事件进行记录。仪器可对动态电压、频率、谐波情况、电压骤升骤降量级、事件发生与持续时间、总谐波干扰含量(%THD)进行记录。以128次采样率连续记录电压数据,事件持续时间分辨率达半周波,每4个周波计算一次总谐波干扰含量(%THD)。通过仪器屏幕可快速浏览记录数据,无需连接计算机或软件。
产品特点:
  ●实时测量真有效值电压,频率并监测谐波;
  ●设置简单,只需要选择评判标准、额定电压及时间/日期,用户还可以自定义评判门限;
  ●捕获电压骤升、骤降、脉冲和谐波,记录事件发生与持续时间及规模,监测并记录总谐波干扰含量(%THD);
  ●多种制式插头,可直接接入各种制式电源插座;
  ●记录多达512个事件,先入先出;
  ●当仪器倒置时,屏幕可翻转显示,显示仍为正向;
  ●满足100-240V各类单相电压系统种使用,符合CAT Ⅲ 300V耐压要求;
  ●高亮度LED显示,直接通过屏幕读取数据,无需连计算机
技术指标:

存储能力 512个事件
存储模式 先入先出/对列/重写日期、时间、事件量级、持续时间
采样方式 每周波128次连续采样
显示 图形OLED显示器
安全认证 UL、CE、cUL
体积 133×76×41mm
重量 249g
额定电压(V) 100/110/120/200/208/220/240
电池 3×1.5VAA型电池
电池寿命 交流供电时,不耗费电池电量:单独使用电池可连续使用10小时
保险丝 100mA快熔型
监测电压事件类型 骤升、骤降、脉冲(正负相位)、掉电、总谐波干扰含量(%THD)
插头类型 北美、英国、中国/澳洲、欧洲大陆
交流电压适应范围 有效值15V~265V
电压测量精度 1%
电压测量分辨率 0.1V
骤升骤降门限值 15V~450V用户可定义
事件量级分辨率 1V
事件持续时间分辨率 半周波(u s)
脉冲门限值 450峰值电压±50V
脉冲测试范围 ±4000V
最小检测脉宽 450V门限时为6us
谐波分析 51次谐波分析,计算THD
谐波分析精度 1%
谐波分析分辨率 1%
频率测试范围 45~65Hz
频率测试精度 0.1%

频率测试分辨率

1Hz
安全等级 CAT Ⅲ 300V
使用温度范围 0~50℃
最大使用温度 31℃时80%
