MFA-R系列有源磁场探头

  • 品牌:德国兰格威/Langer
  • 查看产品资料
  • 访问技术支持
  • 简介:极小有源微型探测头,直接测量模块上譬如IC引脚、微细导体或者最小封装SMD器件周围的高频磁场。两款高频探头可选:OIMFA-R0.2-6(100MHz~6GHz)、OIMFA-R0.2-75(1MHz~1GHz)。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

极小探测头,直接测量模块上譬如IC引脚、微细导体或者最小封装SMD器件周围的高频磁场

     由于集成电路集成度以及时钟速率的不断提高,PCB板上存在大量杂散磁场和杂散电流,并以磁场形式相互耦合,导致产生GHz以上级别的辐射骚扰,CISPR22标准要求测量频率到6GHz。由于PCB板上大量安装高密度SMD器件,只有使用高分辨率探头,才能真正找出问题所在。
     新一代手持式有源微型磁场探头,频率覆盖范围1MHz到6GHz,分辨率可达300μm,接入50Ω输入的示波器频谱分析仪,用于PCB板上布线、元器件和IC引脚的细致磁场测量,能对集成电路引脚或SMD表面贴装器件进行选择性的测量, 使用MFA-R0.2-6磁场探头能诊断高达6G高频磁场问题。
     微型磁场探头内置放大器,标配T型偏置器,给内置放大器供电。T型偏置器阻抗为50Ω,为微型磁场探头提供稳定供电。微型磁场探头以及T型偏置器均为SMA连接器。

产品特点:
    ◆ 两款可选: OIMFA-R0.2-6:100MHz~6GHz
                        OIMFA-R0.2-75: 1MHz~1GHz
    ◆ 高分辨率磁场探头:分辨率可达300μm
    ◆ 用于测量PCB板上最小封装的SMD器件
    ◆ 借助校正曲线,可将探头的输出电压换算为对应的磁场

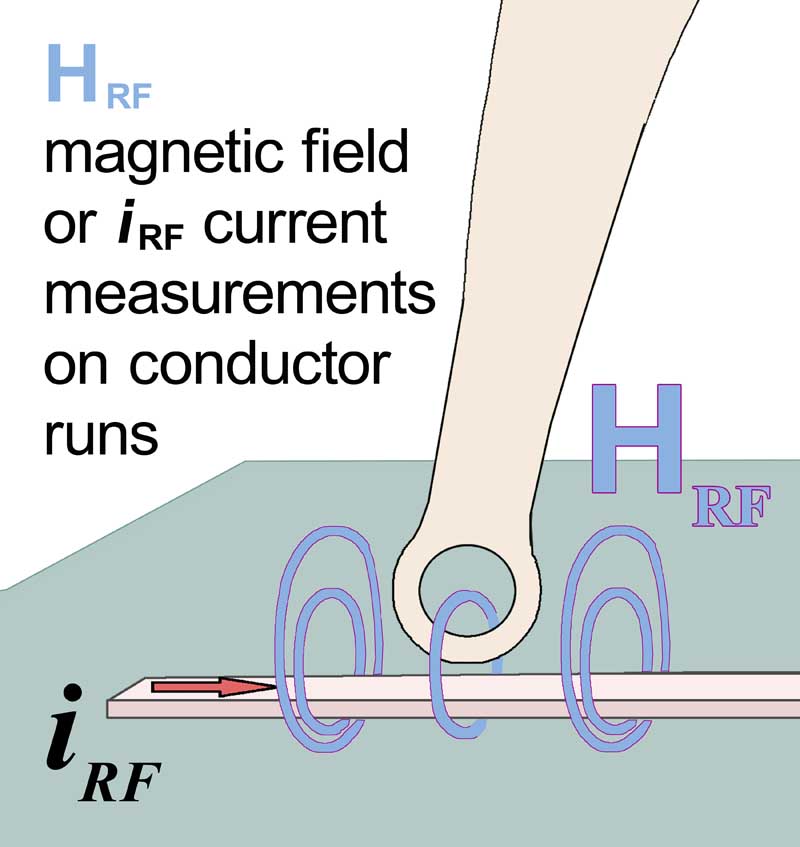

    ◆ 精确测量PCB板上布线、元器件和IC引脚的高频磁场
    ◆ 轻便小巧,手持操作
    ◆ 标配:T型偏置器和供电电源

技术规格

    一、OIMFA-R0.2-6 有源微型磁场探头

         频率:100MHz~6GHz,分辨率:300μm
         探头尖上标有一个黑点。探头头部的线圈开口与标记黑点侧向。微型探头小而方便。采用外部护层电流衰减和电屏蔽设计。


    二、OIMFA-R0.2-75 有源微型磁场探头

         频率:1MHz~1GHz,分辨率:300μm

         探头尖上标有一个黑点。探头头部的线圈开口与标记黑点侧向。微型探头小而方便。采用外部护层电流衰减和电屏蔽设计。
