磁场辐射抗扰测试系统
- 发布时间：2026-02-05 13:45:39
磁场辐射抗扰测试系统
1、OI-SIG150K 磁场辐射抗扰度主机
一、概述
OI-SIG150K 磁场辐射抗扰度主机满足MIL-STD-461 ,GJB151B CS115的测试要求，用于验证EUT承受加载在其互连电缆上的脉冲的能力。脉冲发生器搭配附件即可组成测试系统。脉冲发生器可用计算机通过RS232和USB接口控制。
二、产品特点
Ø 7英寸触摸彩屏，简洁大方的UI,利于操作
Ø 可编辑单个的试验程序和多个程序的组合
Ø 高品质进口元器件，产品体积小&重量轻
Ø 全兼容、认证级抗扰度测试系统
三、技术规格
频率范围 | 10 Hz至150 kHz |
输出电压 | 0.5 Vrms至 20Vrms |
输出电流 | 0.5 Arms至 20Arms |
谐波失真 | ＜5% |
脉冲调制 | 调制频率范围：3 Hz至10 kHz 频率分辨率：0.01 Hz 占空比：50％ 上升/下降时间（10％/ 90％）：<10μs |
频率测量范围 | 10 Hz至150 kHz |
电流测量范围 | 0.3mA至20Arms |
电压测量范围 | 0.1mV至10Vrms |
一般规格 | |
显示 | 7英寸触摸彩屏 |
输出连接器 | 4毫米的香蕉接头 |
用户端口 | 具有4个TTL输入和4个TTL输出的D-Sub 15极 +12V / 100mA，-12V / 100mA，+5V / 100mA电源 |
监视输入模拟 | BNC插座，0-24 V Ri => 15kΩ，分辨率为6 mV |
监视数字输入 | BNC插座，通过光耦合器，0到24 V Ri = 1.5 kΩ，开关阈值约。2至3 V |
监测光输入 | 光纤，惠普多功能链路HFBR0501系列40 kBd |
传感器输入 | ODU插座，0至5 VRi≥4kΩ，分辨率6 mV |
外部调制输入 | BNC插座（仅准备） |
2、OI-2150P 电流探头
频率范围 | 10Hz-150kHz |
电流范围 | 0.3mA-20Arms |
最大线圈电流 | 20A |
最大磁场强度 | 1500A/m |
3、OI-ESP5139 辐射环天线
线圈直径 | Φ12cm |
匝数 | 20 |
最大线圈电流 | 20A |
最大磁场强度 | 1500A/m |
4、OI-ESP5134 监测环天线
线圈直径 | 40mm |
匝数 | 51 |
频率范围 | 5kHz~250kHz |

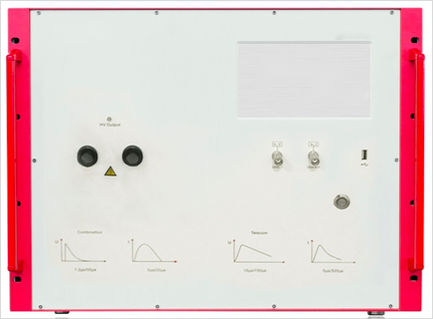

OI-DCS115脉冲发生器
一、概述
OI-DCS115脉冲发生器满足MIL-STD-461 ,GJB151B CS115的测试要求，用于验证EUT承受加载在其互连电缆上的脉冲的能力。脉冲发生器搭配附件即可组成测试系统，其中包括注入探头,一个衰减器和一个示波器。脉冲发生器可用计算机通过RS232和USB接口控制。
二、产品特点
Ø 7英寸触摸彩屏，简洁大方的UI,利于操作
Ø 可编辑单个的试验程序和多个程序的组合
Ø 高品质进口元器件，产品体积小&重量轻
Ø 全兼容、认证级抗扰度测试系统
三、技术规格
满足标准 | MIL-STD-461 D / E / F GJB151B CS115 |
试验电流 | ≥5A（电流注入钳校准电流） |
重复率 | 1 - 60 Hz |
上升时间(10 - 90 %) | ≤ 2ns |
下降时间 (90 - 10 %) | ≤ 2ns |
脉冲持续时间(脉冲宽度90 - 90 %) | ≥30 ns |
发生器源阻抗 | 50 Ω |
输出连接器 | N |
远程控制 | RS232 and USB |
供电 | 85 - 264 Vac / 50 - 60 Hz / 150 VA |
尺寸 | 45 x 19 x 56 cm (W x H x L) |
重量 | 13 kg |

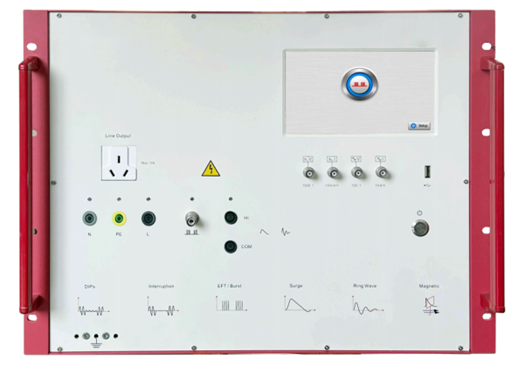

OI-EFT 51独立式电快速瞬变脉冲群发生器
一、概述
电快速脉冲群是由于电网中电机、电子机械开关或继电器触点等的开关或吸合而引起的现象，在工业测量或控制设备中经常会使用到这些控制单元。另外，使用公共供电系统的通常是日光灯镇流器，或一些小功率电器，这些电器都是电感负荷的， 在开关时就会产生干扰。电快速瞬变现象会引起微处理器发生故障或重置，不能进行正常操作。因此为了检验电子电气设备在遭遇到此种情况时的抗干扰性能，需要在产品研制阶段模拟出这种故障现象以评估产品的可靠性。HEFT系列抗扰度测试系统结合了单一测试系统优点，内置单相耦合去耦网络，具有IEC模式、连续模式、真实和随机模式，适合标准测试和研发阶段使用。
OI-EFT系列主机配置7英寸触摸彩屏，带自动测试程序，IEC标准快速程序设定，提供USB接口和LAN网口，实现PC远程控制。丰富的选配件，包括耦合去耦网络（电流可达200A）、容性耦合夹、Burst校准套件等。
二、产品特点
Ø 满足IEC/EN 61000-4-4和 GB/T 17626.4
Ø 7英寸触摸彩屏，测试等级±5kV
Ø 多种脉冲群模式(IEC标准/连续模式/随机模式)
Ø 内置单相耦合去耦网络，外扩三相网络(200A)
Ø 可编辑单个试验程序和多个程序的组合
三、技术规格
控制电源 | 85V-264V,47-63Hz | 尺寸 | L535mm×W480mm×H180mm |
远程界面 | 以太网RJ45接口 | 重量 | 约20kg |
显示 | 7"/800×480触摸屏24位 | USB | 储存测试数据 |
电压输出范围 | 250V至5000V | 重复频率* | 0.1至1000kHz±20% |
极性 | 正/负 | 脉冲持续时间/脉冲群持续时间 | 5kHz时为(15土3)ms: 100kHz时为(0.75士0.15)ms. |
源阻抗 | 50Ω | 群脉冲周期 | 11 ms – 10100ms |
脉冲上升沿 | （5±1.5）ns | 测试时间 | 1s-1000min |
脉冲宽度 | 50ns±30%（50Ω）； 50ns-15/+100ns（1kΩ） | 相位同步 | 0°-359°/1°step 异步模式/外部同步/内部同步 |
群脉冲模式 | IEC，连续，真实，随机 | 耦合/去耦网络 | AC 380V 32A，DC 200V 32A |
OI-TSG射频传导抗扰度测试系统
OI-TSG传导抗扰度测试系统是针对电磁兼容试验中的传导抗扰度试验特点和要求而专门设计的高可靠测试系统。可实现 4kHz～250MHz 频率范围内，1V/3V/10V/30V电压等级的传导抗扰度测试，完全符合GB17626.6/ IEC61000-4-6 标准。该系统智能化程度高，可广泛应用于电子产品传导抗扰度测试场合。
该系统具有以下特点：
1）主机采用一体化设计，高度集成了射频信号源、功率放大器、功率计及函数信号发生器；
2）操作专业软件可实现全自动校准和测试；
3）输出功率测试过程中全程监视；
4）耦合/去耦网络集成两线电源网络（L、N）和三线电源网络（L、N、PE）于一体，根据受试设备电源端口手动切换，操作方便；
5）配置三相四线电源网络，满足三相供电产品测试需求。
技术指标：
1、射频信号发生器
输出端 | BNC,50Ω |
频率带宽 | 4kHz至400MHz |
频率分辨率 | 1Hz |
频率精度 | ±5 ppm |
输出电平范围（P1dB 功率） | 43dBm(4kHz-100kHz)，48.5dBm(100kHz-400MHz) |
输出电平分辨率 | 0. 1dB |
输出电平精度 | 典型±0.5dB (最大±1dB) |
谐波 | ＜﹣ 30dBc |
非谐波 | ＜﹣ 45dBc |
AM 调制(内部) | 0~100%，分辨率 1% (内部 AF 调制器) |
AM 调制(外部) | BNC 插孔； 1Hz~100kHz ，0~100%； 输入阻抗＞100kΩ |
脉冲调制 | 1Hz~100kHz，分辨率 0. 1Hz； 占空比 5-95%，分辨率 1% (内部调制) |
VSWR | ＜1.5:1 |
5Ω校准电阻 | 1个 |
50Ω同轴负载 | 1个 |
2、功率放大器（内置主机）
频率范围 | 100kHz-400MHz |
增益 | 51dB±1.5dB |
输出功率 | 75W |
失真 | ＜20dBc@50W |
输入阻抗 | 50Ω |
输出阻抗 | 50Ω |
频率范围 | 4kHz-400MHz |
RF测量功率范围 | +30dBm至﹣40dBm |
精度 | 典型±0.5dB |
