线圈元件的脉冲测试技术

  一.什么是线圈元件的脉冲测试

  1.线圈脉冲测试原理

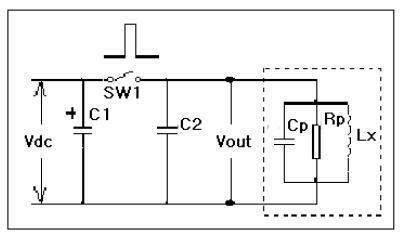

  预先对储能电容C1 充电,充电电压为仪器设定得最大电压,以一极短暂的时间将开关SW1 合上,在SW1 合上器件,由于C1≥C2,C1 快速对C2 充电,经过一段时间后SW1 断开。

  同时,该激励脉冲同时加于一被测线圈Lx,C2、Rp、Lx 将呈现一自由衰减震荡,该衰减震荡呈指数下降趋势并调制以正弦信号。根据其与谐振电容C2的衰减振荡情况来了解线圈内部状态来判断该绕线元件品质情况: 包含线圈自身的绝缘,绕线电感量,及并联电容量等状态。


   图1. 脉冲测试方案简述

  线圈类产品(如变压器、电机等)由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。

  线圈的脉冲测试可在不损坏被测件的条件下测试其电气性能。这种测试方法能在短暂的瞬间判别线圈的品质。测量时将与标准线圈测量时同样的脉冲通过电容器放电施加于被测线圈,由于线圈电感量、杂散电容和Q值的存在,将响应一个对应于该放电脉冲的电压衰减波形,比较该衰减波形的某些特征,可以检测线圈匝间和层间短路及圈图2 线圈的衰减震荡曲线数和磁性材料的差异, 如果施加一个高电压脉冲,根据出现的电晕或层间放电来判断绝缘不良。


  图2 线圈的衰减震荡曲线

  2.脉冲测试方案简述

  一般地,线圈脉冲测试有两种测试方案,即模拟式和数字式两种。

  同惠提供模拟式的TH2881 型匝间绝缘测试仪和数字式TH2882 系列脉冲式线圈测试仪。

  二.为什么要执行脉冲测试

  一般地,由一个或多个线圈组合而成的电感器、变压器、马达等绕线元件需要通过下列途径来

  完整地评估该线绕元件的品质情况:

  1. 线圈之绕线电阻 DCR(铜阻),绕线感量(L)圈数N、圈数比例(Np/Ns),线圈间容量(Cp),铁芯状态(Q,ACR,LK)等,属于低压参数测试

  上述项目使用自动变压测试系统,LCR 数字电桥、圈数测试仪、直流低电阻测试仪等完成。

  2. 不同线圈间或线圈对铁芯及外壳等的耐压和绝缘程度使用耐压测试仪和绝缘电阻测试仪。

  3. 线圈自身的的绝缘程度

  使用脉冲式线圈测试仪(匝间绝缘测试仪)

  更多详细资料请下载:线圈元件的脉冲测试测试.pdf

版权声明:本资料北京海洋兴业科技股份限公司所有,如需转载,请注明出处!
