海洋仪器汽车电子EMI诊断系统(二)

  二、传导发射诊断系统

  传导骚扰测试系统主要测量受试设备(EUT)在正常工作状态下通过电源线、信号端口、控制端口对周围环境所产生的骚扰,测试频率范围主要为9kHz~30MHz。不同产品的骚扰限值由不同标准规定,但基本方法是一样的。系统主要由EMI测试接收机、人工电源网络(LISN)和EMC测试软件组成。其中人工电源网络可以在给定的频率范围内,为骚扰电压的测量提供标准规定的50Ω阻抗,并使受试设备(EUT)与电源相互隔离。

  标准测试设备:EMI接收机、人工电源网络、OIEMC测试软件、电压探头、电流探头等(根据测试需要决定配置)。

  本方案主要满足用户进行辐射发射摸底测试(预测试)的需求。

  传导发射(CE)诊断系统组成


      1、HMS-X经济型频谱接收机(与辐射发射共用一台接收机),用于EMI 信号分析


  通过组合一个基本型单元和任何三个可用选件,随意组建您HMS-X频谱分析仪的功能。

  产品特点:

  ●频率范围:100kHz~3GHz

  ●频谱纯度:优于-100dBc/Hz(在100kHz)

  ●扫描时间:20ms~1000s

  ●检波器:自动/最小/最大-峰值、采样、真有效值、平均值、准峰值*1

  ●标记显示:正常(电平与对数)、△标记、噪声标记、10位频率计

  ●跟踪信号源

  频率范围:5MHz~3GHz

  输出电平:-20dBm~0dBm

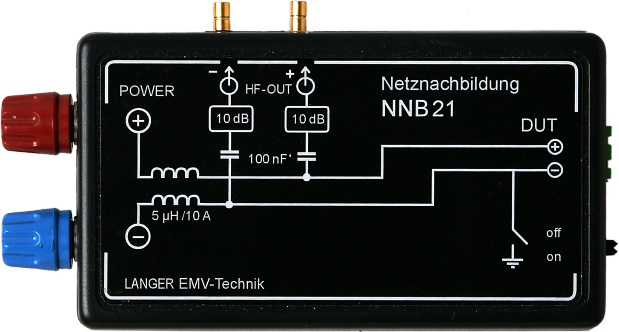

  2、NNB21人工电源网络


  NNB21线阻抗稳定网络(人工电源网络)符合CISPR 25/ISO 7637标准。可测量耦合在机动车辆电路上的传导干扰。

  ●研发阶段可以在100KHz到1GHz的频率范围内进行测量。

  ●频率范围:100Khz~1Ghz

  ●供电:DC 50V/10A


相关文章:海洋仪器汽车电子EMI诊断系统(一)
