频谱仪所带跟踪源进行跟踪运算例证

德国惠美HMS-X频谱分析仪基本单元可任意升级具有内置跟踪信号源功能(TG),带跟踪源测量的最通用应用是对硬件组成的频谱分析。实现此项功能,需要把被测设备(DUT)连接在TG和接收输入间,形成环路。创建该环路需要配备一些射频线缆。

HMS-X频谱分析仪的跟踪运算允许你来补偿使用的射频线缆特性,通过从激活曲线中减去存储曲线和显示不同曲线来实现。下面举例来告诉您如何使用此功能。

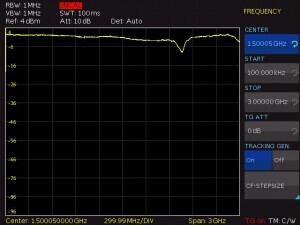

为了测量射频线缆特性和补偿连接器,该跟踪发生器输出将连接到频谱分析仪输入。现在,在频率菜单(FREQ按钮)里的跟踪发生器功能将被激活。激活后跟踪发生器的红钩将出现。下面的截图显示了以下曲线:

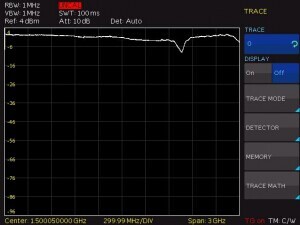

下面的截图显示了线缆和连接器的传输特性。该曲线通过(TRACE->MEMORY)软键操作存储在MEMORY菜单(TRAC按钮)中。通过按SHOW MEMORY软键将显示已存储的记忆曲线。

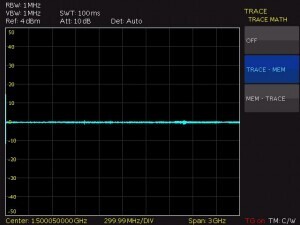

如果激活了跟踪运算(TRACE MATH软键)和选择了软键TRACE->MEM,就会显示下面的结果:

通过计算记录和存储曲线之间的差异,因为该两条曲线几乎一样(除噪声外),所以存在一个近似为零的差分曲线。射频电缆特性进行补偿,UNCAL消息随之消失。

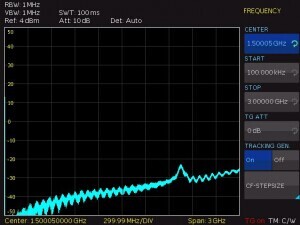

既然我们已补偿射频线缆的特性,可以通过松开射频线缆,在测量设置上我们可进行小小的变化。通过这样做,我们模拟一个天线传输,测试图像如下:

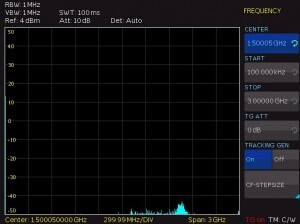

正如预期的那样,从跟踪发生器到频谱分析仪输入较少的功率被传输。与以前零线的△值将显示。在这一点上移开连接,将创建一个大的△值,曲线在显示区域之外:

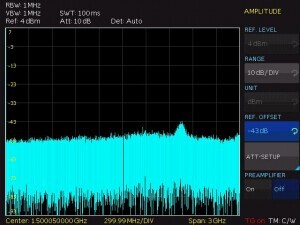

在本例中,使用在振幅菜单(AMPL按钮)里的参考偏置,零点会移动,并且你会获得下面的图像,在这个曲线里你可以看到的仅仅是输入噪声:


版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
