实验室和现场测试用的全才电源
现代高速处理器和通信技术往往掩盖了用于实验室的电源。多年来，用户希望他们的麻烦和错误的随意操作能保证用电安全，在输入错误的情况下他们期望电源容易操作并在输入错误的情况下进行问题提醒。总之，我们只是希望电源能做好他们的工作，没有问题发生。但是，在高新技术研发实验室、制造厂或测试领域，如果这些电源没有配备尖端处理器技术，根本不可能完成任何工作。这一切值得仔细看看OItek推出的德国R&S新型实验室电源系列，该系列电源包括最新和实际导向数据表的参数，以及各种毫不费力的特点。尽管该系列电源具有超强的特点，在同类别该仪器的性价比中，R&S®HMC804X系列电源仍然是无与伦比的：R&S®HMC804X系列电源供应器价格不超过￥14000元，并提供1路、2路或3路输出通道。产品由德国惠美HAMEG研发，近十年来，已纳入知名仪器制造商品牌罗德与施瓦茨Rohde&Schwarz的旗下。
专为工业应用

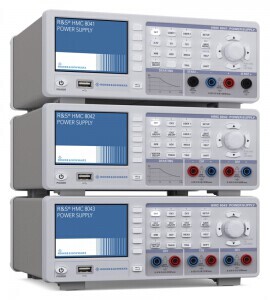

R&S HMC804X系列电源供应器有三个型号：HMC8041（单路输出）、HMC8042（双路输出）和HMC8043（三路输出）。每个型号的最大输出功率为100W，例如：三路输出电源提供了一个0V～32V连续电压，最大电流可到3A（字母数字精确可调到mV或mA）；二路输出电源最大电流可到5A；单路输出电源最大电流可到10A。正如所预期的那样，双通道和三通道电源还包含一个熟悉的实验室电源特征，即选择以串联或并联来操作多路输出，此功能允许用户增加电压输出（串联模式）或提升电流输出（并联模式）。为了这个目的，该仪器输出为电隔离、浮动（对地高达250Vdc）、过载和短路保护。

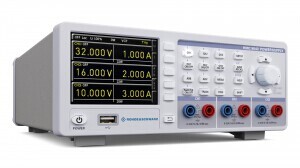

此外，仪器总是有两种操作模式：可以作为恒压源（CV恒定电压，调节精度＜0.05%+2mV）或恒定电流（CC恒流源，调整精度＜0.05%±2mA）。所有的重要参数显示在3.5英寸QVGA显示屏上，即使在不利的光线条件下也可清晰显示。
数据表中，带宽20Hz～20MHz时电压纹波值为450uV（有效值）和4mV（峰峰值）。也请注意：在输出的控制周期（10%～90%负载）：相当于1毫秒（±20mV）。
仪器在实验室实际使用过程中，操作简单和直观：通过前面板上的功能键和软菜单，使用方便，已在最初的测试中得到证实，甚至不需要参考手册。此外，电源也可通过PC机软件进行控制。
通常情况下，R&S®HMC804x系列电源供应器非常合适在工业生产中的使用，如产品线或测试设施。例如：线性开关稳压器能调整保证较高的效率，这也有助于仪器在满功率操作时有非常低的热效应；半19英寸机架允许用户在19英寸机架中，使用两个机架单元，把两台三通道电源整合为六通道电源。尽管开关设计，仪器仍产生热；因此，在电源安装到机架时，用户必须确保在电源上面有一个机架自由空间。
几乎不用怀疑，该电源工作时风扇也工作，但是已经证实，在实验台上它们还是非常安静的。
单通道电源可在前面板上使用SENSE导线传感补偿功能，两通道和三通道电源在后面板上使用SENSE导线传感补偿功能。两个感测线（SENSE）可以补偿在电源线到负载间的电压下降，以便实际选择的电压施加到负载。当感测线（SENSE）连接时，电源自动检测，并且直接在负载上调节输出电压。
任意输出组合（包括“跟踪”）
当电源让用户选择连锁多路来输出参数时，跟踪功能非常有用。例如：当用于多个独立电路时的电源也需要独立操作每路输出，使用跟踪功能，它可以同时改变每路的电压和电流限值。
另一个有趣的操作模式是“序列”（sequencing）：它允许用户定义所打开通道的延迟序列，信道切换。延时开关可以在1毫秒～10秒之间以1毫秒步进进行选择。
EasyRamp功能是R&S®HMC804X系列电源供应器的另一个特点，这在很多地方可派上用场，例如：用户模拟一个启动曲线的输出电压。通过MASTER ON开关通道后，输出电压将逐步线性递增到设置电压，这种电压递增的时间可通过前面板的旋钮或数字键盘以10毫秒步进来调节，整个设置时间参数为10毫秒～10秒。
安全——至关重要
新的电源供应器在连接负载以及损坏仪器两方面具有多种安全保护等级。首先，电子保险提供保护：ADV菜单（“高级Advanced”）和软菜单键保险FUSE让您选择或取消保险。如果一个通道的电流超过Imax限流值，并且该通道的电子保险已激活，互联此功能“Fuselink”的所有通道将关闭；而且，没有互联此安全保险通道的其它通道将继续激活打开（例如：当所有其它通道关掉时，电源电压风扇将继续运行）。其它安全功能：在10毫秒内激活OVP（过电压保护）和OPP（过功率保护）。
ARB任意波功能：产生时序电压

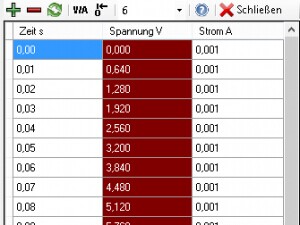

新的电源允许你随意产生可编程的波形，该波形通过相应的通道所设定的电压和电流限值设定范围内进行复制。你也可以通过控制面板以及外部接口（HMExplorer软件免费下载）来配置和运行任意函数。任意函数导入和导出的数据也可以通过CSV文件或SCPI命令来执行。

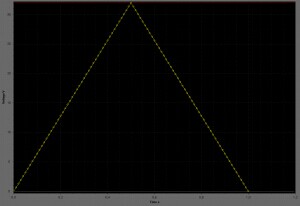

使用该菜单项EDIT（ARB key）来编辑可编程任意波形的参数。根据电压、电流和时间（每点间持续时间10ms～10min）的基本数据进行编辑。适当的基本数据让你生成许多通用波形，对独立的点进行线性连接（例如：锯齿、步进等）。它可以最多进行512个指定点的重复，其重复速率最大为255重复-----也要注意：因为交流电源序列的偏离，需要更多复杂的电流和电压的函数序列，用来测试电路的功能，例如：汽车行业常需要此功能。
软件：支持各种接口
R&S®HMC804X系列电源供应器符合LXI，含LAN接口、USB接口和GPIB接口。使用USB接口时，用户可进行以下选择：通过虚拟端口COM port（VCP）或USB TMC class。传统VCP版本使R&S®HMC804X系列电源供应器通过SCPI指令在Windows驱动下与计算机进行通讯。此外，您可以使用“HMExplorer”免费软件，Windows应用程序提供了仪器的终端功能：创建截图和读出测量数据。
增强性接口：用于外部控制和事件触发
你可以找到在仪器后面板的模拟接口，它包括0V～10V模拟控制输入和传统4～20mA电流接口，用来设定电压。你可以通过软菜单键选择线性模式或选择阈值设置，以100mV步进在0～10V之间进行阈值设置，如果超过该阈值，为各自通道设定的电压用于输出，否则电压将为0V。
触发输入控制需要特别注意。例如触发输入能够触发下一个ARB步骤：在这种情况下，输出信号不再是时间触发而是触发事件。假设你根据不同的情况，正在进行一个测试过程，需要不同的时间量：电源在编程时需要严格的时间触发任意信号，这是保证在测试阶段完成前，不会发生电压改变。当一个步骤已经完成时，R&S®HMC804X系列电源的触发选项让测试系统马上产生信号，例如：它可以逐字要求仪器给下一个测试电压供电。也可以触发数据记录。这些操作模式主要用于测试系统配置或测试配置。
记录所有相关数据——包括供电
在这个价格层面，市面上很多电源不含数据记录或能效测量功能。
在记录模式，软菜单包括三个不同的模式来记录电压、电流和时间的数值。选择功能“U”函数，可进行长时间的数据记录。此方面限制因素是内部存储器的大小或连接的U盘空间。内部存储的测量点数量是可变的，并且部分取决于通过来自存储的ARB信号和本地存储器存储的仪表设置进行的内存分配。
如果功能“N”激活，通过软菜单或旋钮，用户能设置测量值的数量。例如：如果你设置间隔2秒计数5次，此时以2秒步进会捕获5个测量值（最小间隔：1ms，分辨率10mV或1mA）。如果功能“T”激活，软菜单“Time”和旋钮让您设置测量值的捕获时间。
电路工程师对他们所开发装置的能耗越来越敏感，“电能表”（Energy Meter操作模式）特别有用，因为同类质量和价格的电源大都不含此功能。R&S®HMC804X系列电源供应器在WS里能显示输出端释放的能量。
