PicoScope6000E系列8通道可调分辨率示波器,满足更高设计要求

  PicoScope6000E系列固定分辨率和FlexRes示波器提供8至12位垂直分辨率,具有500MHz的带宽和5GS/s的采样速率。八个模拟通道提供您所需的时间和振幅分辨率,可充分展现脉冲波形干扰、欠幅脉冲、脉冲损失、噪声、失真和振铃等信号完整性问题。



  典型应用

  这些示波器从事高性能嵌入式系统、信号处理、电力电子、机械电子和汽车设计的设计工程师,以及在实验室、粒子加速器和类似设施内从事各种多通道高性能试验的研究人员和科学家的理想之选。

  同类最佳、采样速率和内存深度

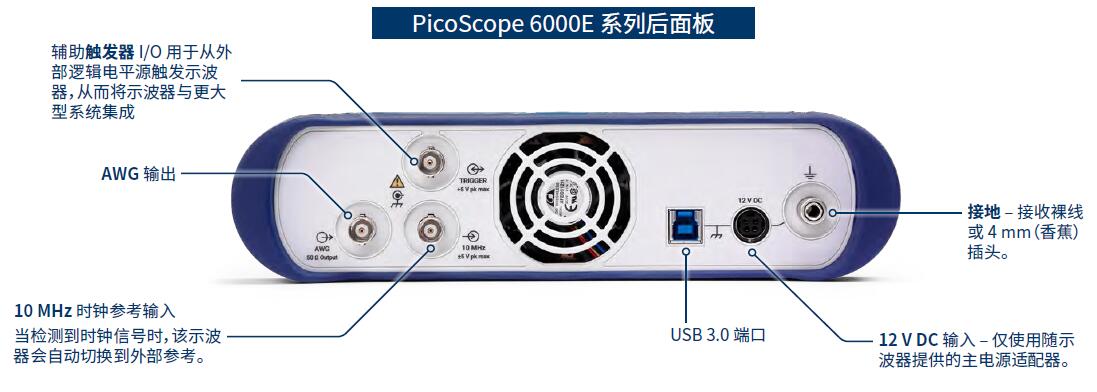

  具有500MHz的模拟带宽加上5GS/s的实时采样速率,PicoScope6000E系列示波器可使用200ps的时间分辨率来显示单次脉冲。PicoScope6000E系列为您提供最深的捕捉内存(总量可达4GS),作为任何价格任何型号示波器的标准配置。这种超深内存使示波器能够以最大5GS/s的采样速率捕捉200ms波形。SuperSpeedUSB3.0接口和硬件加速确保显示顺畅,即使长时间捕捉也能做出响应。PicoScope6000E系列为您提供执行当今高各种性能嵌入式计算机和下一代嵌入式系统设计严格测试所需的波形内存、分辨率和分析工具。


  通道与采样速率

  在8位模式中,可同时在最多两个通道上提供5GS/s,同时在最多四个通道上提供2.5GS/s的采样能力,通道组合如下所示。可同时在所有八个通道上提供1.25GS/s和更低的采样速率。关于10和12位模式中的采样速率,请参见技术规格。

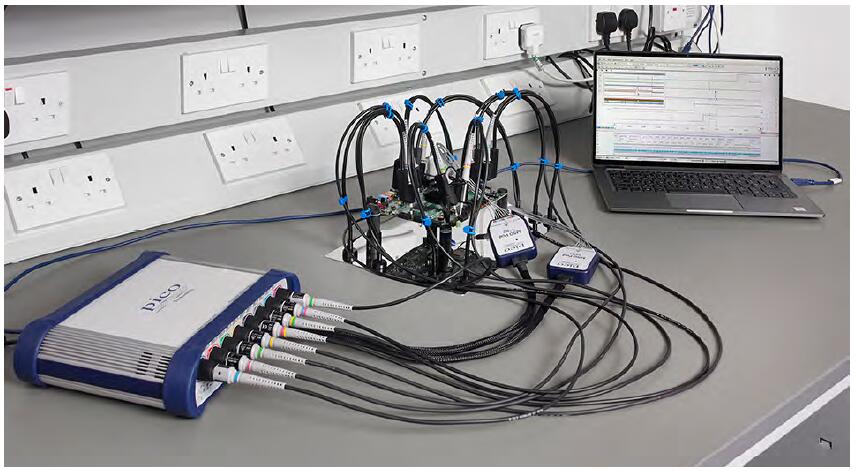

  电源、便携性和性能

  传统的八通道台式混合信号示波器占用台面上的过多空间且过于昂贵,不适合于工程师们用于下一代设计。PicoScope6000E系列体积小且便于携带,但却可以提供工程师们在实验室或移动过程中所需的各种高性能规格。

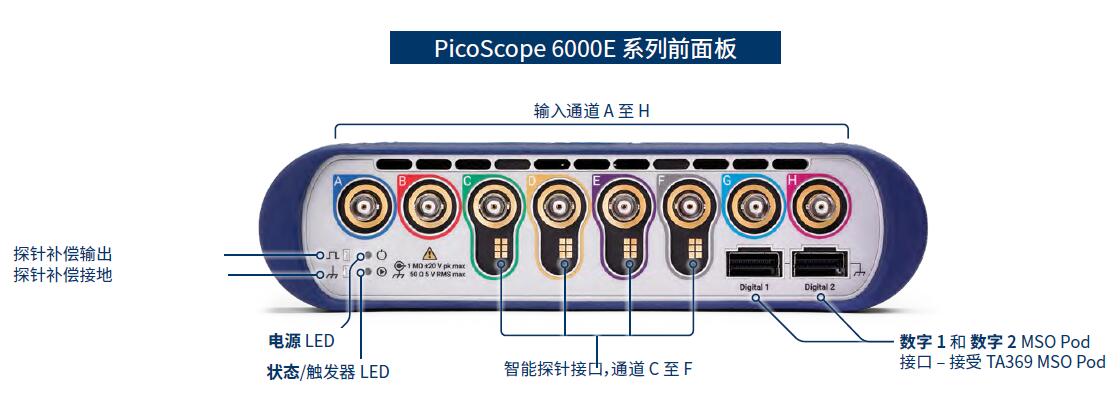

  这些示波器可提供8个模拟通道,如果使用内嵌8通道TA369MSOPod,还可再提供8或16个可选的数字通道。灵活的高分辨率显示选项使您能够详细查看和分析每个信号。

  在PicoScope6软件的支持下,这些设备可为多种应用(包括设计、研究、测试、教育、服务和维修)提供理想而经济高效的软件包。PicoScope6包含在您的示波器价格中,可免费下载和免费升级,可安装在您需要的许多PC上,包括无需示波器也可离线查看/分析数据。

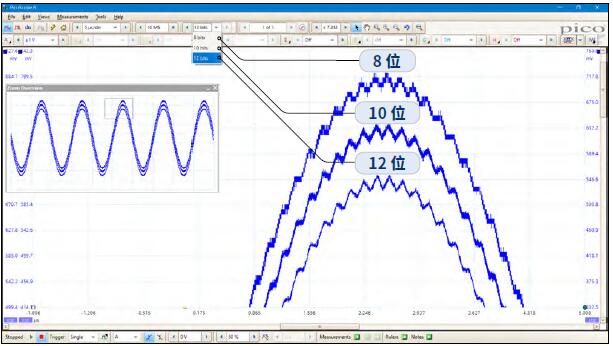

  灵活分辨率

  PicoFlexRes灵活分辨率示波器允许您对示波器硬件进行重新配置,从而优化采样速率或分辨率。这意味着您可以重新配置硬件,使其成为快速(5GS/s)的8位示波器,用于查找数字信号,或者成为高分辨率的12位示波器,用于音频工作或其他模拟应用。无论是捕捉并解码快速数字信号,还是在敏感的模拟信号中查找失真,FlexRes示波器都可为您提供满意的答案。FlexRes提供在PicoScope6824E上。分辨率增强—这是一种已构建到PicoScope6中的数字信号处理技术,可将示波器的有效垂直分辨率进一步提高到16位。

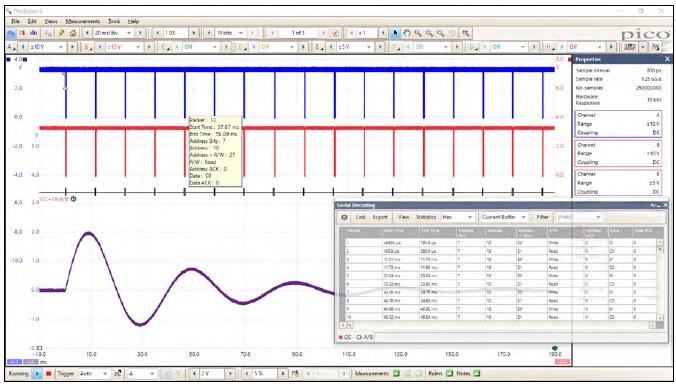

  串行总线解码和协议分析

  作为标准配置,PicoScope 可以解码 1-Wire、ARINC 429、BroadR-Reach、CAN & CAN-FD、DALI、DCC、DMX512、Ethernet 10Base-T 和 100Base-TX、FlexRay、I2C、I2S、LIN、PS/2、Manch ester、Modbus、SENT、SPI、UART (RS-232 / RS-422 / RS-485) 以及 USB 1.1 协议数据,随着免费软件的升级,以后将开发和提供更多的协议。

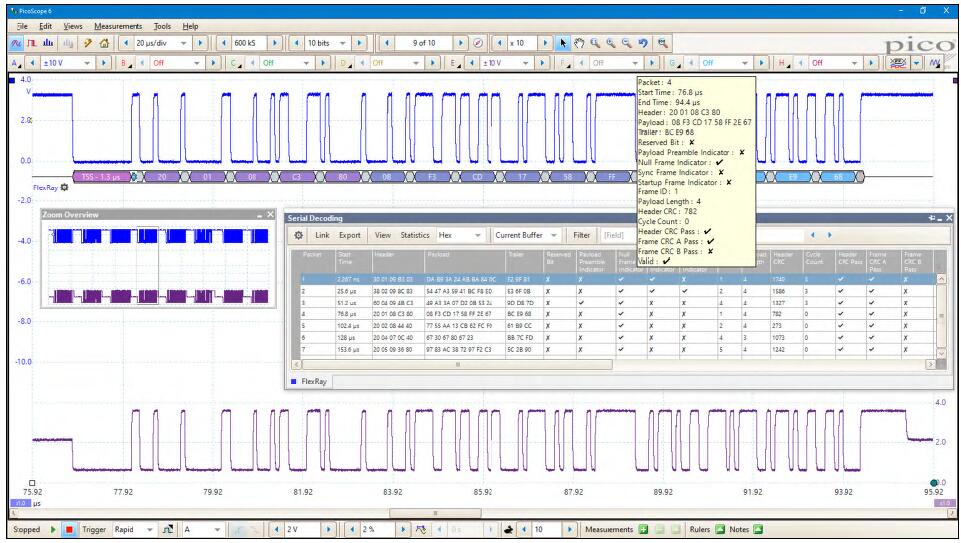

  图形格式在公用时间轴上的波形下方,以数据-总线计时格式显示已解码的数据(十六进制、二进制或 ASCII 码),其中错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。

  表格格式显示已解码帧的列表,包括数据以及所有标记和标识符。您可以设置过滤条件来只显示您感兴趣的帧或搜索具有特定属性的帧。统计选项显示了有关物理层的更多详细信息,如帧时间和电压水平。PicoScope 还可导入电子表格来将数据解码到用户定义的文本字符串中。单击表格内的帧可缩放示波器显示区域并显示该帧的波形。


  更多详细信息请查看:6000E系列8通道可调分辨率示波器培训资料
