新一代功耗测试仪

功耗测试仪又名数字功率计、电参数测试仪、电量测量仪、电能综合测试仪、电测量仪器、电参数综合测量仪、低频功率计等,国际通用名Digital Power Meter,简称DPM,主要功能是进行一些电量、电参数的测试,如电压、电流、电功率等。测试类型分为:基本型、报警型、交直流两用型、通讯型、电能积分型、谐波分析型、高精度系列等。电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等。

PA310(单通道)、PA333(三通道)新一代高精度功率计,新能效,新挑战

随着新能效标准的不断推出,众多企业在研发、生产以白色家电为代表的家用电器,及以大型空调为代表的工业设备,都围绕着如何提高节能性能而展开激烈的竞争。这就要求用于评估设备节能性能的功率测量仪器应具有高精度、超低待机功耗测量等的特点。PA300系列功率计具有0.1%的功率测量精度,可满足用户从5mA小电流到20A大电流量程的测量需求。

适用于从生产线到研发领域的高精度功率计,从DC、单相2线到三相4线皆可测量!


一、更加适合开关电源、变频家电的功耗测量

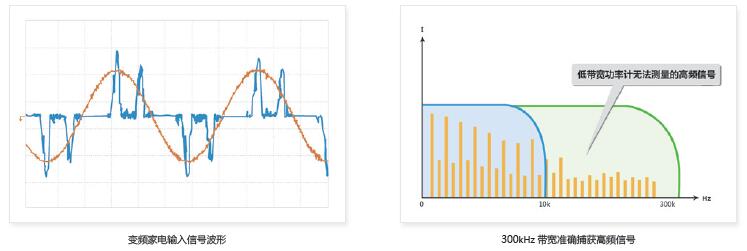

市面上越来越多的电子产品、家电产品等都采用开关电源或变频技术,在节约能耗的同时亦令产品的波形信号产生了畸变。这些畸变的波形都是非正弦信号,如脉冲波、三角波、矩形波、梯形波、脉冲串等,含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制,无法对高频成分进行准确测量,因此其测量值与真实值存在巨大差异。

针对变频设备、开关电源的测试,PA300 系列功率计具备以下优势:

500kS/s 采样率:根据奈奎斯特采样定理,仪器采样率要高于输入信号频率的两倍。致远电子功率计具有500kS/s 的采样率,能够测量畸变的波形中丰富的高次谐波成份,不丢失任何能量。

300kHz 带宽:低带宽的功率计,信号中的高频成份被模拟前端电路滤除,从而造成能量丢失。致远电子功率计300kHz 的带宽完全满足变频家电、开关电源等新技术产品的功耗测量。

二、全新的设计更加适合于待机功耗测量

PA310 功率计采用全新的设计架构,在低功耗测量方面进行多项优化,具有更高的功率因数精度,非常适合于在低功率因数下的低功耗测量。其最小测量电流低至50uA,能够测量低至0.01W 的功耗,符合国际标准(IEC62301、能源之星、SPECpower) 的测试。

结合使用功率测量(PAM)软件,PA310可以执行符合国际标准的待机功率测试。

• 将量程设为5mA时,PA310可以在最高100uW的分辨率下执行测量。

• 可同步测量常规功率参数、谐波成分和THD。

• 峰值因数的动态输入能力高达300( 峰值/ 最小有效RMS值)。

三、完全符合IEC61000-4-7 谐波测量标准

对于电网中波动的电压电流,该如何测量可再现的谐波测量结果?根据IEC61000-4-7 标准的严格规定,谐波测量的频谱分析时间窗为10 个周期,因此测量仪器必须能防止谐波分析时出现的频率混叠现象。同时,其采样频率需同步跟踪输入信号的基本频率,从根源上杜绝频谱泄露现象的产生。PA300 系列功率计采用了纯硬件模拟滤波器与锁相环技术,避免了频率混叠与频谱泄露的发生,符合IEC61000-4-7 谐波测量标准,保证了谐波测量的可再现性。

四、功率计测试管理软件PAM

对于很多PA300系列功率计无法直接显示的测量项目,都可以通过PAM软件实现测量与显示,如所有测量参数数值、各次谐波数据、谐波柱状图、趋势图以及波形图等。测试数据可以选择由USB、GP-IB、RS-232或以太网通信接口上传到PC 端,并通过PAM软件在PC 端上实现同步显示和数据报表导出。

更多的产品资料,请下载:PA300高精度功率计介绍



版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
