OI-ES系列移动式电磁屏蔽箱

  • 概述

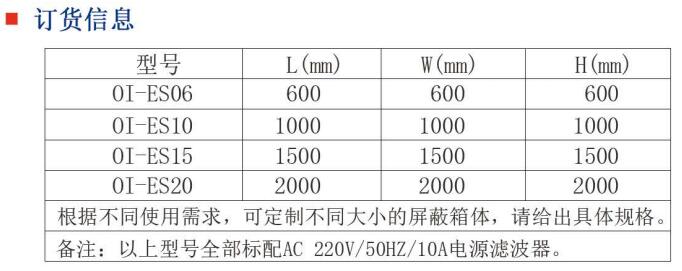

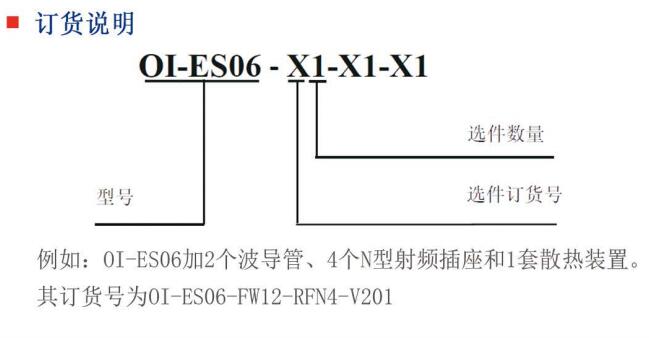

  • 订货信息

  • 相关产品

  可移动、高性能、定制化!

  OI-ES系列移动式电磁屏蔽箱主要用于屏蔽环境电磁干扰,为射频测试提供环境条件。该产品在10MHz~18GHz频率范围内可达到100dB的屏蔽效能,满足不同电子产品的电磁兼容和射频测试的需求。

主要特点:

  1.技术先进

  OI-ES系列移动式电磁屏蔽箱采用3mm厚优质铝板焊接工艺,在保证良好的屏蔽效能同时减轻电磁屏蔽箱体重量,保证移动测试的轻便性。该电磁屏蔽箱主要由屏蔽箱体和屏蔽门组成。屏蔽箱体各部分均采用进口铜-铝合金屏蔽专用衬垫搭接,以保证整体屏蔽效能达到100dB。

  2.可移动

  OI-ES系列移动式电磁屏蔽箱的所有型号均配置加固底座和带锁万向轮,以提高屏蔽箱体承重能力,且方便现场随意推动。

  3.轻便化

  OI-ES系列移动式电磁屏蔽箱的屏蔽门采用全铝结构的专用锁紧装置,开关更轻便,使用寿命更长。

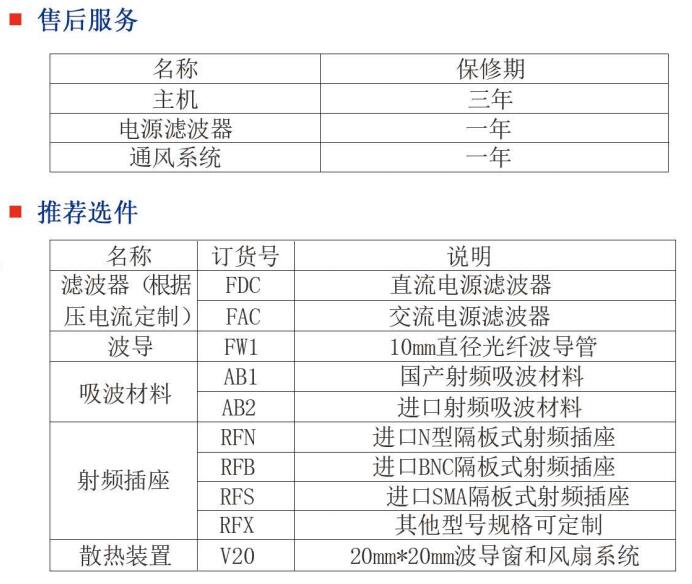

  4.多种选件

  —多种规格的电源滤波器选件,满足不同产品用电需求。

  —光纤波导选件,满足光纤通信产品测试需求。

  —两种类型吸波材料,减少屏蔽箱体内部反射。满足无线测试等需求。

  —多种高品质同轴射频插座(如N型、BNC、SMA等)选件,满足不同接口使用需求。

  —波导通风装置选件,保证电磁屏蔽箱内部良好的通风散热效果。

  —可根据不同的需求,进行外观和结构特殊定制。

技术指标

  1. 屏蔽效能

频率范围屏蔽效能(dB)
10MHz200 MHz90~100
200MHz1GHz100
1GHz18GHz100
:此项指标适用于OI-ES系列移动式电磁屏蔽箱所有型号产品

  2. 箱体承重

型号承重(kg
OI-ES0645
OI-ES1045
OI-ES1570
OI-ES2070

应用范围:

  1、无线通信测试

  2、EMC测试

  4、RF功能测试

  5、接收机灵敏度测试

  6、发射机辐射功率测试

  7、Bluetooth,DAB/DMB

  8、手机、蓝牙、无线路由器等设备,整机的或者芯片的测试
