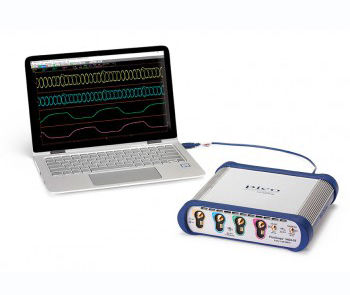

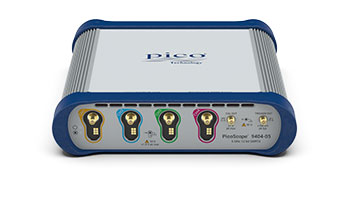

9404系列是新型SXRTO示波器，结合了实时采样，等效时间采样和高模拟带宽的优势。
9404系列SXRTO示波器，具有四个高达16GHz的输入通道，具有市场领先的ADC，定时和显示分辨率，可精确测量和可视化高速模拟和数据信号。它们非常适合捕获低至22ps的脉冲和阶跃转换，低至45ps的脉冲以及时钟和8Gb/s的数据眼。大多数高带宽应用涉及重复信号或与时钟相关的数据流，可以通过等效时间采样（ETS）轻松对其进行分析。SXRTO可以快速构建ETS，持久性显示和统计信息。它在每个通道上都有一个内置的全带宽触发器，其预触发ETS捕获远高于Nyquist采样率。共有三种采集模式-实时，ETS和滚动-全部以12位分辨率捕获到250kS的共享存储器中。
产品特点：
• SXRTO（扩展采样实时示波器）
9404-16：16GHz带宽，22ps的过渡时间和2.5TS/s（0.4ps分辨率）的等效时间采样
9404-05：5GHz带宽，70ps的过渡时间和1TS/s（1ps分辨率）的等效时间采样
• 脉冲，眼图和模板测试速度低至100ps，最高8Gb/s
• 四个12位500MS/s ADC
• 直观且可配置的触摸兼容Windows用户界面
• 全面的内置测量，缩放，数据蒙版和直方图
• ±800mV满量程输入范围为50Ω
• 数字增益提供10mV/div至0.25V/div范围
• 通道之间共享长达250kS的走线长度
• 可选的时钟和数据恢复（在9404-16上为8Gb/s，在9404-05上为5Gb/s）
典型应用：
• 电信和雷达测试、服务和制造
• 光纤、收发器和激光测试（不包括光电转换）
• 射频、微波和千兆数字系统测量
• 信号、眼图、脉冲和脉冲表征
• 精确定时和相位分析
• 数字系统设计与表征
• 眼图、遮罩和极限测试速度高达8Gb/s
• 时钟和数据恢复速度高达8Gb/s
• 以太网、HDMI1、PCI、SATA、USB2.0
• 半导体特性
• 信号、数据和脉冲/脉冲完整性和预一致性测试
订货信息：

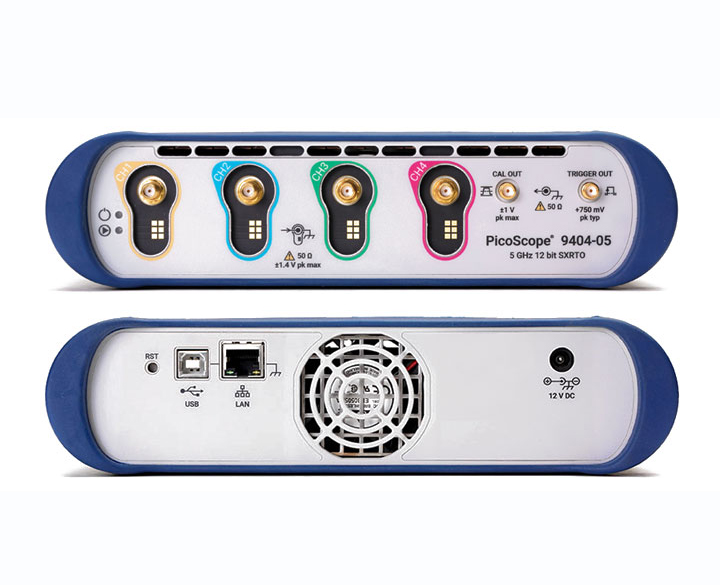

9404-05采样扩展实时示波器：4通道，5GHz带宽
9404-16采样扩展实时示波器：4通道，16GHz带宽
标配附件：
示波器主机、软件光盘、快速使用手册、12V供电器、SMA线缆、USB电缆、便携箱、LAN线缆
推荐选件：
PQ067：PicoConnect910套件
PQ066：PicoConnect920套件
适配器
TA313：3GHz SMA(f)-BNC(m)适配器
TA314：18GHz SMA(f)toN(m)适配器
TA170：18GHz 50Ω SMA(m-f)连接器适配器
TA172：18GHz 50Ω N(f)toSMA(m)适配器
参考滤波器
TA124：Bessel-Thomson参考滤波器2.488Gb/s/2.5Gb/s
TA123：Bessel-Thomson参考滤波器1.25Gb/s
TA121：Bessel-Thomson参考滤波器155Mb/s
TA120：Bessel-Thomson参考滤波器51.8Mb/s
TA122：Bessel-Thomson参考滤波器622Mb/s

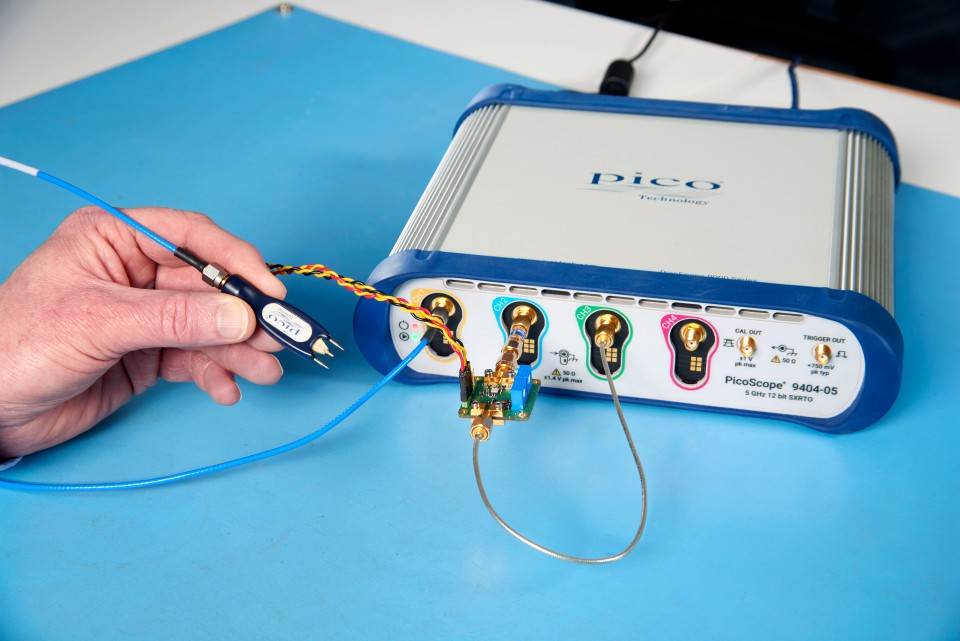

探头
TA274：911微波探头，4GHz带宽，20:1衰减，AC耦合，低容抗8Gb/s射频、微波脉冲无源探头
TA275：912微波探头，4GHz带宽，20:1衰减，DC耦合，低容抗8Gb/s射频、微波脉冲无源探头
TA278：913微波探头，4GHz带宽，10:1衰减，AC耦合，低容抗8Gb/s射频、微波脉冲无源探头
TA279：914微波探头，4GHz带宽，10:1衰减，DC耦合，低容抗8Gb/s射频、微波脉冲无源探头
TA282：915微波探头，5GHz带宽，5:1衰减，AC耦合，低容抗10Gb/s射频、微波脉冲无源探头
TA283 ：916微波探头，5GHz带宽，5:1衰减，DC耦合，低容抗10Gb/s射频、微波脉冲无源探头
TA272：921吉比特探头，6GHz带宽，20:1衰减，AC耦合，高速12Gb/s吉比特无源探头
TA273：922吉比特探头，6GHz带宽，20:1衰减，DC耦合，高速12Gb/s吉比特无源探头
TA276：923吉比特探头，7GHz带宽，10:1衰减，AC耦合，高速14Gb/s吉比特无源探头
TA277：924吉比特探头，7GHz带宽，10:1衰减，DC耦合，高速14Gb/s吉比特无源探头
TA280：925吉比特探头，9GHz带宽，5:1衰减，AC耦合，高速18Gb/s吉比特无源探头
TA281：926吉比特探头，9GHz带宽，5:1衰减，DC耦合，高速18Gb/s吉比特无源探头
