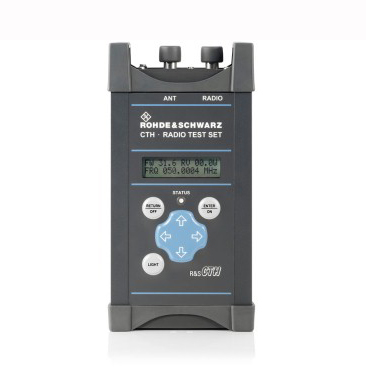

CTH便携式无线电测试仪

  • 品牌:德国罗德与施瓦茨/R&S
  • 查看产品资料
  • 访问技术支持
  • 简介:含CTH100A、CTH200A两款型号。CTH100A和CTH200A包括收发机可靠测试所需要的全部测试功能。测量结果能清楚地显示在屏幕上。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

        CTH即使在艰苦环境条件下也能可靠地完成模拟FM无线电系统测试,无线电测试仪专为户外使用设计。确保收发信机正常工作是通信成功的关键,CTH100A和CTH200A无需具备专业知识就能完成此类工作。用户只需要将被测设备与CTH连接就能立即开始发射机和接收机测量。
  特性:
     丰富的测量功能
  • 频率测量

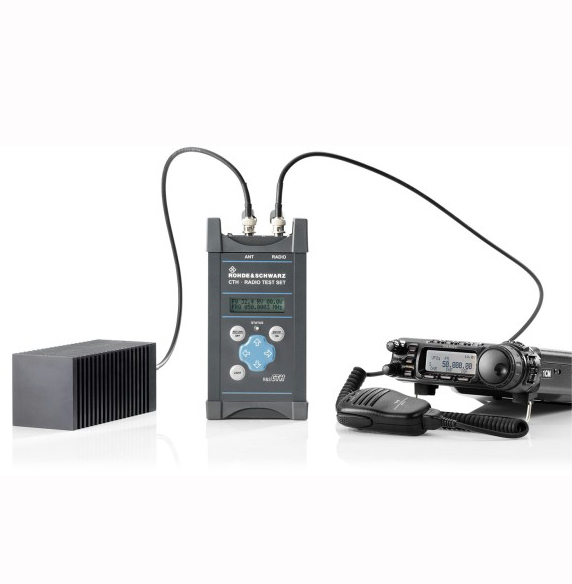

  被测设备一旦通过BNC电缆与CTH100A/ CTH200A连接,并且连接有天线或负载,CTH100A/ CTH200A 就能开始测量。如果激活发射机,比如按通话键激活,测试仪将开始测量发射频率,并在显示屏上显示测量结果。
  • 功率测量
  CTH100A/CTH200A可同时测量前向和反射功率及频率,并在屏上显示测量结果。测量值被连续更新,因而发生的任何变化都会立即显示。通过这种方式,可以判定收发信机的发射模块输出的功率是否符合要求。通过该测量,CTH100A/CTH200A能可靠地检测发射功率是否降低或发射机故障。CTH200A可测试和显示前向和后向的VSWR。反射功率测量使得天线匹配性能能够被测量,以获得天线实际辐射功率的情况。
  • 空中下载测量(CTH200A)

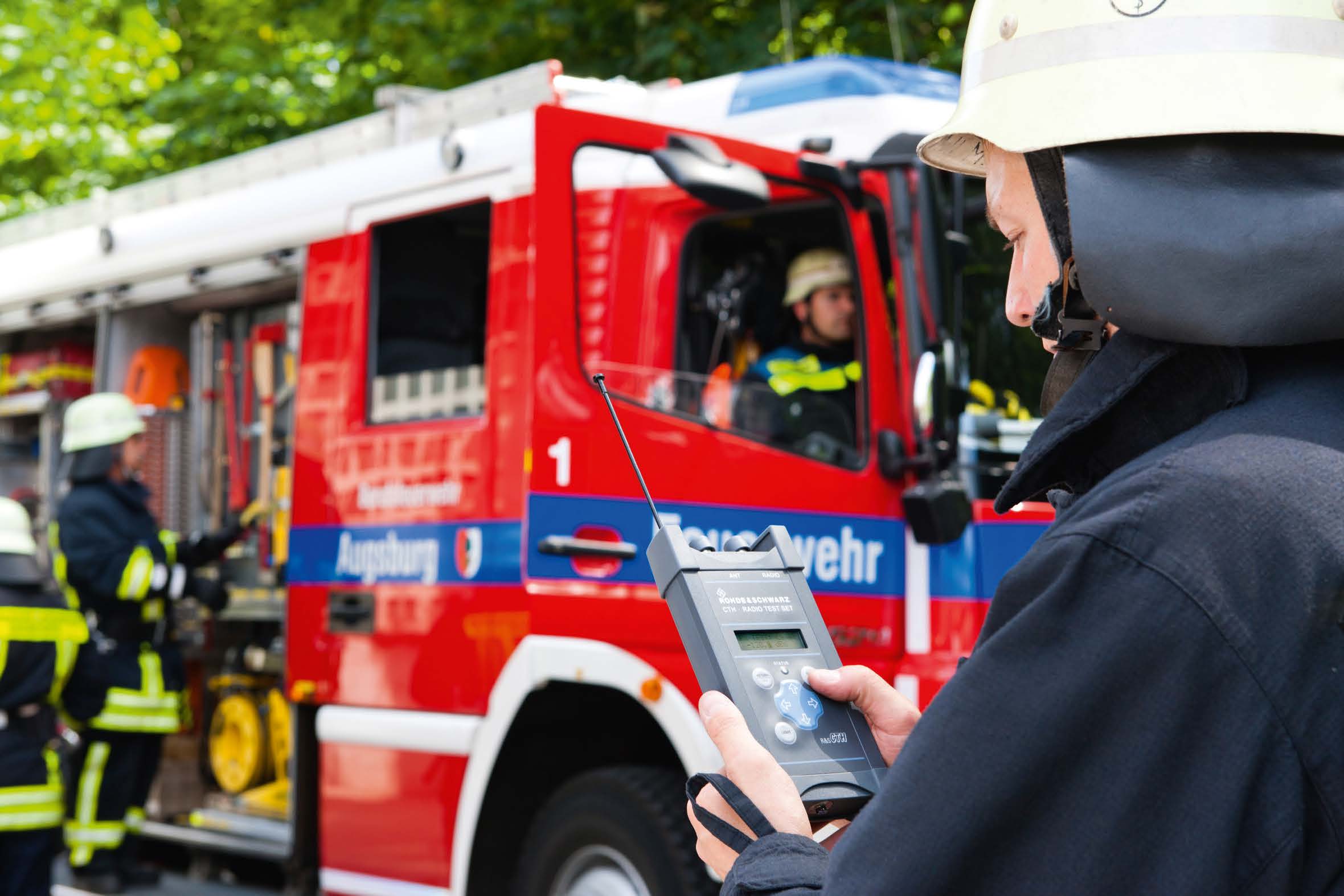

  为了加快收发信机的功能测试速度,CTH200A可进行空中下载测量。CTH200A的内置天线扩展后,无线电测试装置可通过空中下载测量方式检测和评估信号。用条形图显示接收功率的相关信息,另外,根据发射频率的评估结果,可以检查频率精度,并检查显示功率是否由被测收发信机输出。利用这种简单的测试,可以检查从收发信机到天线整个系统的建立情况。该功能用在无线电系统投入运行前的测试以及进行完整的功能测试时间不够的情况,例如在涉及消防队的应用场景中。
  • 电缆故障定位仪(CTH200A)
  如果天线位于距离收发信机非常远的地方,CTH200A可以使用自己内置的电缆故障定位仪检查天线和收发信机之间的连接。基于不同材料的速率因子,CTH200A能适应不同类型的电缆,并精确测定与故障点的距离。CTH200A可显示是否没有连接天线,以及连接是否正常。故障点距离测量功能的应用具有普遍性,不仅仅局限于天线系统。
  • 语音报告(CTH200A)
  CTH200A可通过射频连接将测量值发射到收发信机,并通过被测设备的扬声器输出。在极端困难的条件下无法直接读取显示值时,该设计会为操作带来方便,例如在狭窄的环境中或在没有显示照明的黑暗中。

      使用方便,人体工学设计
  • 背光照明充分
  背光照明显示屏提供选择的测量、结果和设置相关信息, 必要时可激活背光照明,四步调光,使显示数值获得最佳的读取效果。
  • 功能外形
  本测试装置重量轻,便于进行长距离运输。不仅如此,CTH100A/ CTH200A的外形紧凑,几乎适合在任何地方使用。CTH100A/CTH200A本身带有挂环,可轻松固定到背包或腰带上,便于随时取放。
  • 待机模式
  CTH100ACTH200A使用标准AA级原电池或可充电电池供电,采用各种节省电流的机制,确保工作和待机时间足够长。当测试仪没有使用时,它会自动激活睡眠模式,帮助将功耗降到最低。
  • 人体工学操作
  所有按钮的操作都非常方便,另外,测试仪采用单手操作设计,为左、右手用户提供同样的方便性。
  • 工具包

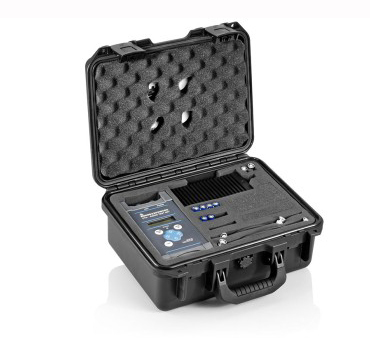

  CTH100A/CTH200A可以放置到大小极为合适的防水工具包内,工具包对CTH100A/CTH200A 起到防水、防尘、防冲击的作用。CTH100A/CTH200A的所有附件也可以装在包内。以确保负载、BNC适配器、电池、电缆得到好的保护,并随时取用。
  工具包配备了自动气压平衡阀,确保即使气压条件发生变化也能轻松打开工具包。CTH100A/CTH200A在工具包中得到好的保护,可随时取用。

      坚固耐用,不受天气影响
  • 坚固耐用,耐冲击
  紧凑的铝制外壳坚固耐用, 测试仪的边角采用橡胶加固,使其极为适合户外使用。
  • 防溅湿
  外壳、电池盒、键盘、显示屏都具有绝对防溅湿功能,因此,CTH100A/?CTH200A 即使在恶劣环境条件下也能够照常使用。
  • 温度范围宽
  CTH100A/CTH200A的所有组件都可以在很宽的温度范围内使用,这意味着CTH100A/ CTH200A是适合在所有季节和气候条件下使用的理想伙伴。
