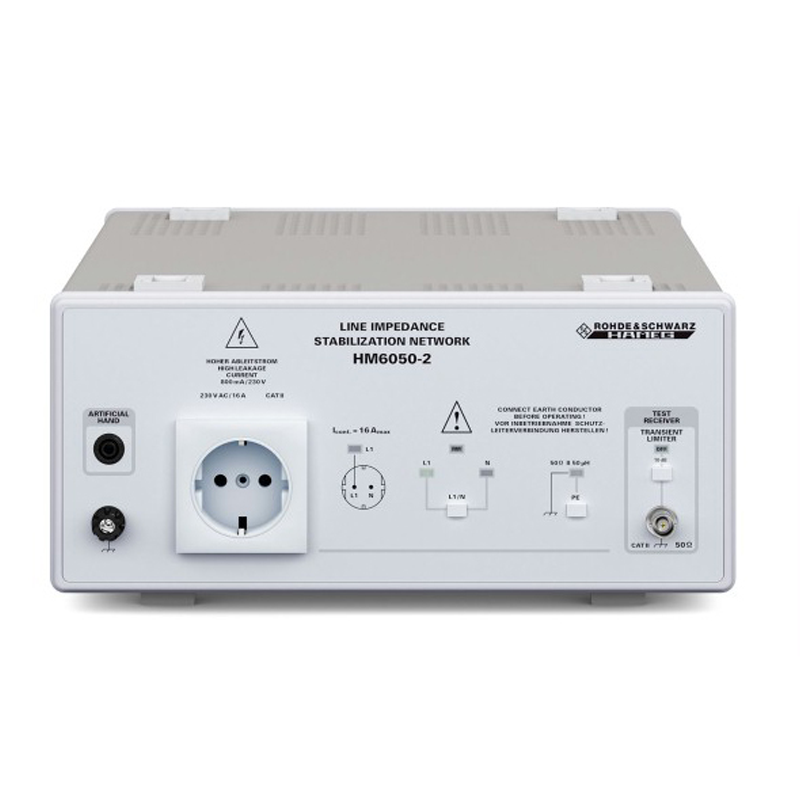

HM6050-2D人工电源网络(LISN)

  • 品牌:德国RS惠美/RSHameg
  • 查看产品资料
  • 访问技术支持
  • 简介:HM6050-2D线性阻抗稳定网络(LISN)满足VDE0876和CISPRPubl.16标准。它核心结构由磁感应线圈组成,并且具有如下特有特点:模拟人工手(AH)和桥接的接地保护模拟网络(PE)。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

  HM6050-2D线性阻抗稳定网络(LISN)满足VDE0876和CISPRPubl.16标准。它核心结构由磁感应线圈组成,并且具有如下特有特点:模拟人工手(AH)和桥接的接地保护模拟网络(PE)。

  LISN与频谱分析仪(SA)或EMC接收机配套使用,可以定量测试电子设备在AC电源线上典型产生的传导干扰。测试中被测设备(DUT)直接连接到LISN上。在LISN设备,末端电源线具有很好的阻抗网络,保证电源线之间、电源线与地之间很好的阻抗隔离。

  HM6050-2D原理上采用了一个滤波阻抗网络,通过一个低通滤波器,被测设备连接到LISN的AC电源输出插座上。HM6050-2D同时也具有稳定的阻抗到信号端,它与频谱分析仪/EMC测试接收机一起测量时,这个EMC信号经过一个高通滤波器后成为EMI理想的传导干扰信号。

  两个平衡网络电源线提供给被测设备L1和N电源线上不对称的噪声干扰信号,然后用户可以在这不对称的信号之间进行选择,同时在HM6050-2D测试信号输出端上选择的信号将进行输出测试。这个电源稳定网路(模拟交流电源线)用“V”参数传送。

  HM6050-2D与频谱分析仪/EMC接收使用时,我们极力推荐客户使用内置的瞬时限幅器。

产品特点:

  ◇传导干扰测量带宽:9kHz~30MHz(CISPR16)

  ◇瞬态限幅器频率范围:150kHz~30MHz

  ◇人工模拟手:220pF+511Ω

  ◇阻抗特性:Z=50Ω//(50μH+5Ω);误差<20%,满足VDE0876T1

  ◇最大电流:16A

  ◇PE:50Ω∥50μH

  ◇供电电源:230V±10%,50~60Hz,CATⅡ

  ◇瞬态限幅:频率50k~30MHz,传输损耗10dB
