2281S-20-6电池模拟器

  • 品牌:美国吉时利/Keithley
  • 查看产品资料
  • 访问技术支持
  • 简介:电池仿真器和精密直流电源输出高达20V电压和6A电流,吸收高达1A电流。它能够分析被测器件的直流功耗,测试电池。根据电池充电过程生成电池模型,然后根据电池模型仿真电池。
  • 概述

  • 订货信息

  • 资料库

  • 相关产品

产品简介:

2281S电池仿真器和精密直流电源以创新方式把电池测试、电池仿真与高精度电源功能整合在一起。它能够分析被测器件的直流功耗,测试电池,根据电池充电过程生成电池模型,然后根据电池模型仿真电池。2281S-20-6可以输出高达20V的功率和6A的电流,吸收高达1A的电流。

2281S采用线性调节,保证低输出噪声和杰出的负载电流测量灵敏度。采用高清彩色晶体管(TFT)屏幕显示与测量有关的各种信息。软键按钮和导航轮与TFT显示器相结合,提供了一个浏览方便的用户界面,加快仪器设置和操作。此外,内置绘图功能可以监测各种趋势,如漂移。这些功能提供了台式和自动测试应用要求的灵活性。此外,2281S提供了列表模式、触发和其他速度优化功能,最大限度地减少自动测试应用中的测试时间。

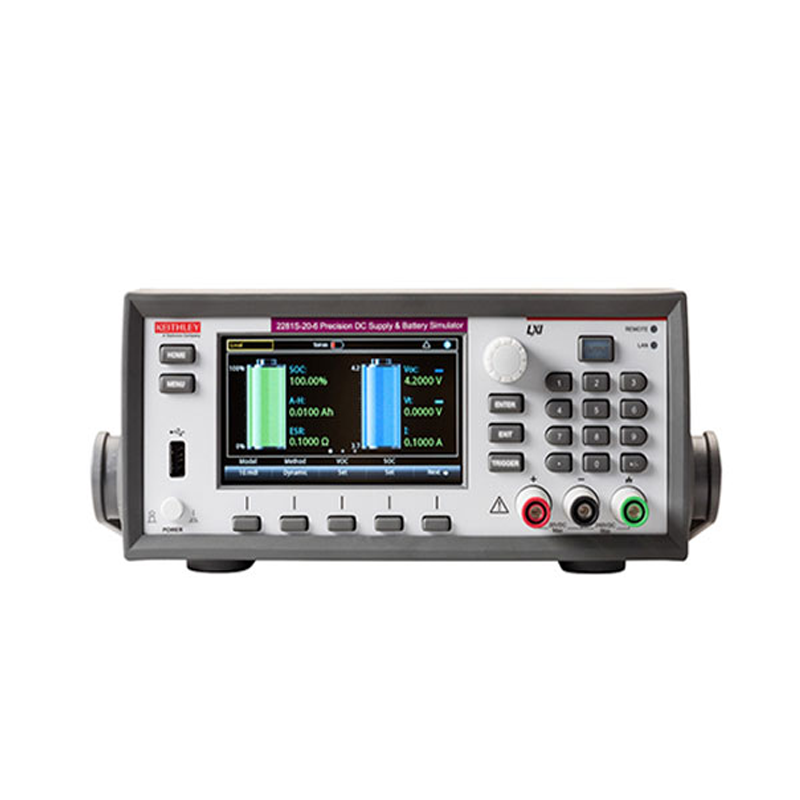

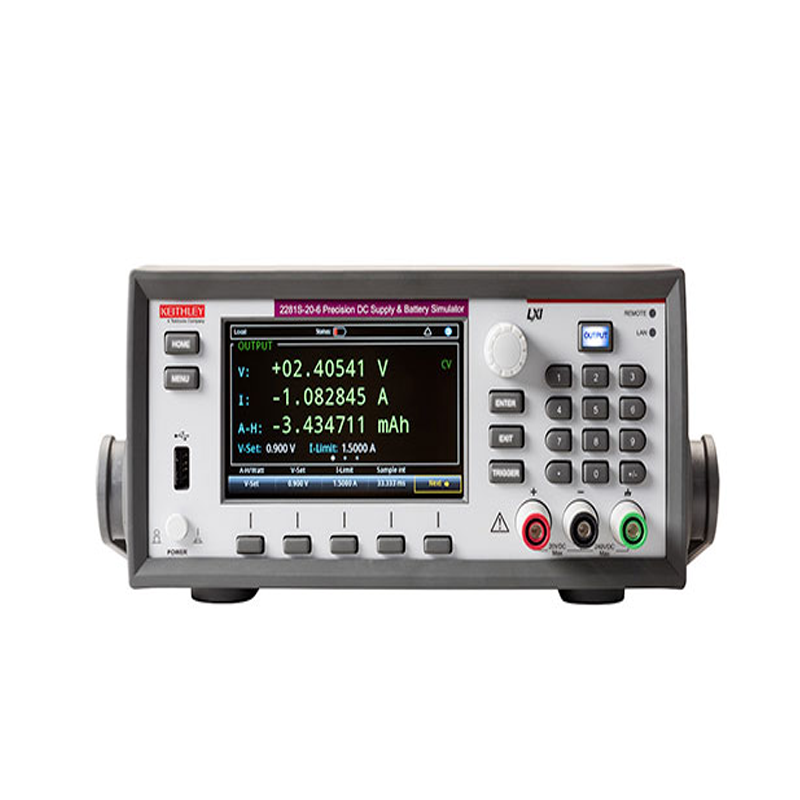

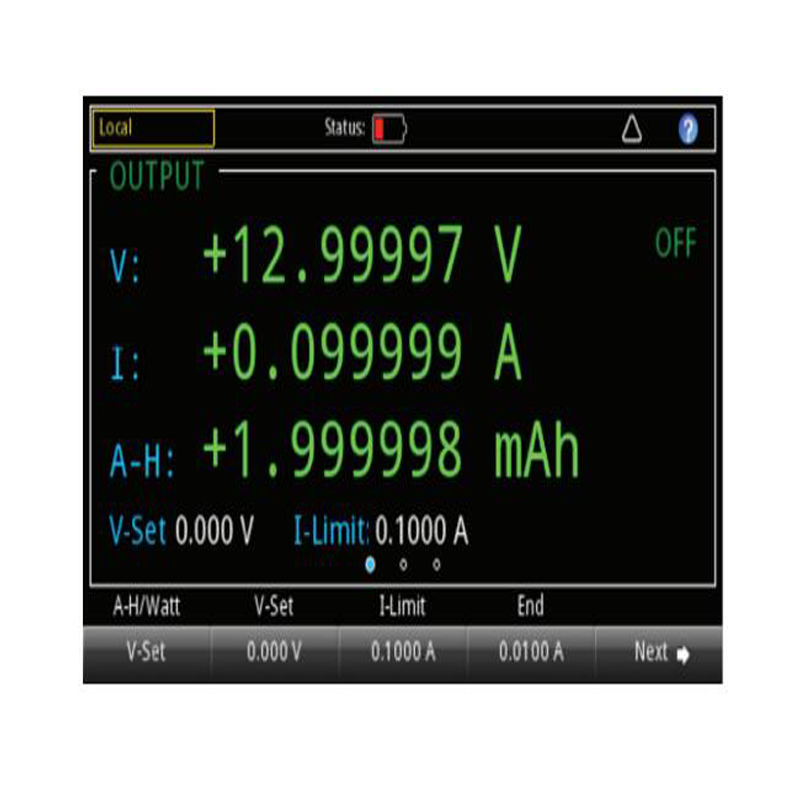

图1.2281S系列启动屏幕  图2.电池仿真器主屏

基于电池模型进行电池仿真

在2281S的电池仿真器功能中,可以根据选择的电池模型仿真实际电池输出性能。充电状态(SOC)和开路电压(Voc)可以设置成任何状态,在特定条件下测试设备。有两种模式可供选择:

静态模式:在静态仿真过程中,Voc和SOC保持相同。

动态模式:在动态仿真过程中,Voc和SOC和实际电池一样根据充电和放电变化。

还可以设置较小的电池容量,加快充电和放电过程,改善测试效率。

产品特点:

仿真电池在充电周期和放电周期中的输出特性

创建、编辑、导入和导出电池模型

使用电池测试模式根据测量结果自动建立电池模型库

显示被仿真电池的SOC、Voc和Vt的实时变化

计算用安时(Amp-Hour)表示的电池容量和等效串联电阻(ESR)

设置电池SOC、Voc、电池容量和电阻

提供两种仿真模式:动态仿真模式和静态仿真模式

检测充电/放电电流和电压

输出高达120W的低噪声线性调节功率

以高准确度监测从100nA到6A的负载电流

6位半分辨率,测试电源和电流

吸收高达1A的电流,提供高达6A的电流

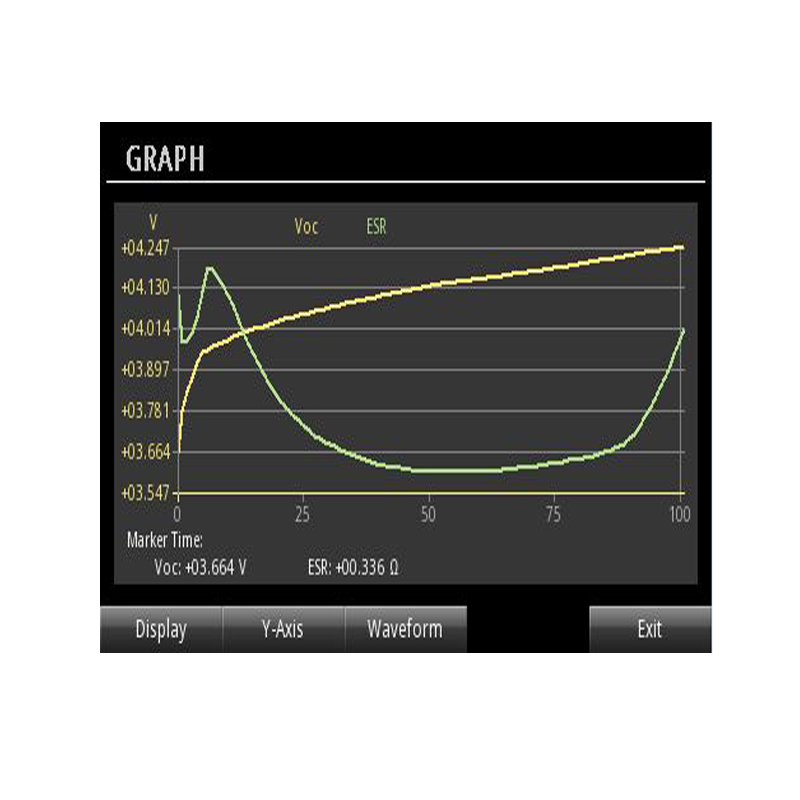

内置图表功能,简化趋势分析和电压或电流波形显示

高清TFT显示器和基于软键/图标的用户界面,简化电源操作

数字I/O,与其他设备和仪器直接通信

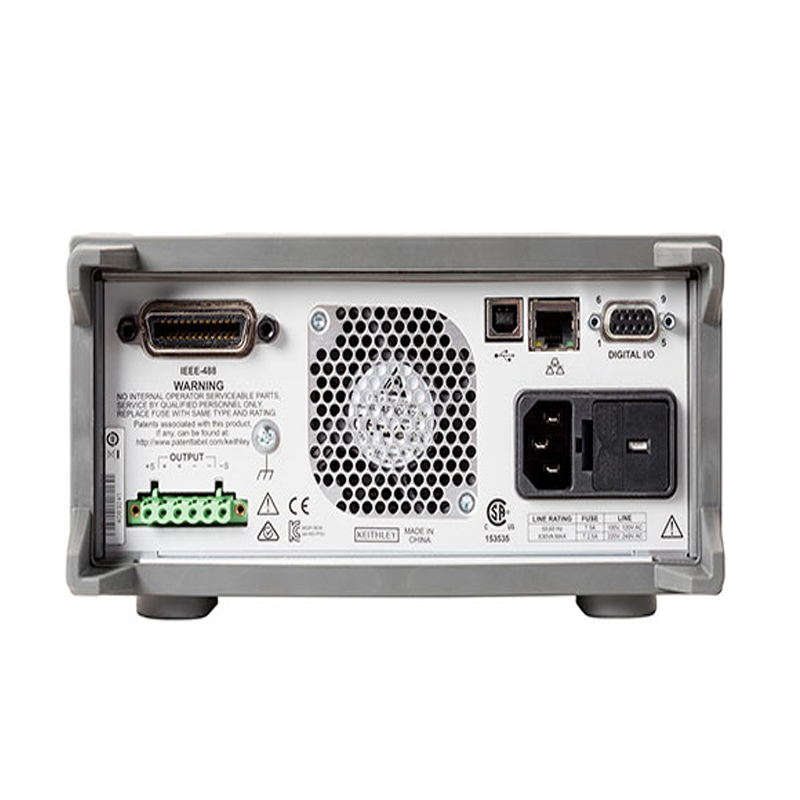

GPIB、USB和LAN接口

通过网络浏览器仿真前面板显示和控件,简化自动控制和监测
