产品简介：

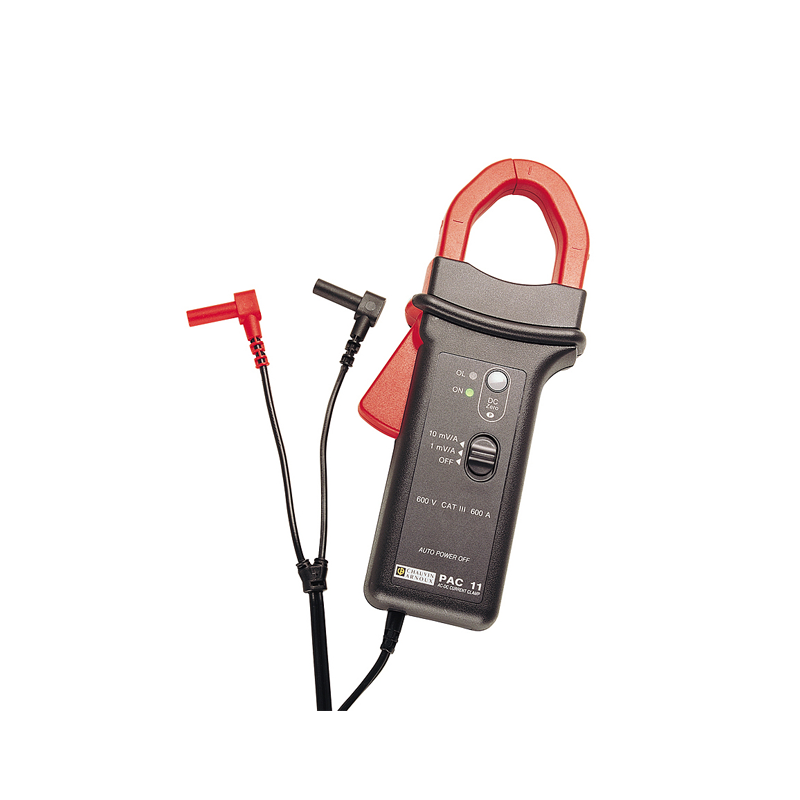

PAC11是一款通用的AC/DC电流钳,400AAC和600ADC，专门设计用于万用表（DMM）、记录仪、示波器及其它带电流输入端口的仪器。PAC11提供两个量程：40AAC/60ADC；400AAC/600ADC。PAC11输出端子为：1.5m导线+4mm香蕉插头（公头）。
技术参数：
| 参考条件 | 8°C至28°C，20％〜75％RH，48至65赫兹，外部磁场<40 A/平方米， 无直流分量，中心导体加载之前≥1 M和≤100 pF的测量归零（仅DC） DC至65赫兹，电池±9 V0.1 V | |
| 型号 | PAC11 | |
| 口径 | 60A | 600A |
| 电流范围 | 0.2A-40A（(60A峰值） | 0.5A-400A (600A峰值） |
| 0.4A-60A DC | 0.5A-600A DC | |
| 输出 | 10 mV/A | 1 mV/A |
| 精度 | 0.5A-40A 1.5%±5mV | 2% 400A-600A DC 2.5% |
| 40A-60A DC 1.5% | 100A-400A DC 2%;400A-600A DC 2.5% | |
| 相移（45-65赫兹） | 10A-20A : < 3° | 10A-100A : < 2° |
| 20A-40A : < 2° | 100A-400A : < 1,5° | |
| 噪音 | DC 1 kHz : < 8 mV | DC-1 kHz : < 1 mV |
| DC-5 kHz : < 12 mV | DC-5 kHz : < 1.5 mV | |
| 0.1 Hz-5 kHz : < 2 mV | 0,1 Hz-5 kHz : < 500 µV | |
| 测量范围 | 0.5A-400A AC/0.5A-600A DC | |
| 输出电压 | 600mV AC/DC | |
| 接头形式 | 香蕉插头 | |
| 变化 | 1A/1mV；1A/10mV | |
| 带宽 | DC-5kHz | |
| 精度 | ≤2%/≤1.5% | |
| 安全和机械指标： | ||
| 过载 | 2000A DC-1000A AC至1kHz | |
| 噪音 | DC到1千赫<1毫伏 | |
| 直流至5千赫兹：<1.5毫伏 | ||
| 0.1 Hz至5千赫兹<500毫伏 | ||
| 负载阻抗 | 1 M和≤100 pF | |
| 插入阻抗 | 0.39毫欧，在50赫兹，58赫兹至1000MΩ | |
| 上升时间 | <10％至90％的值的100us | |
| 下降时间 | <10％至90％的值的70us | |
| 工作电压 | 600 V RMS | |
| 共模电压 | 600 V RMS | |
| 电池电量指示 | 绿色LED，当两端的电压，电池>6.5 V | |
| 电池的寿命 | 50小时碱性电池 | |
| 工作温度 | -10°C至+55°C | |
| 存储温度 | -40°C至+ 80°C | |
| 工作相对湿度 | 10℃至35°C，90±5％RH的（无冷凝）/+40°C至+55°C：70±5％RH（无冷凝） | |
| 温度的影响 | <300 PPM/ K或0.3％/10°K<0.3 A/ K | |
| 水分的影响 | 10％至90％RH下在温度 | |
| 夹持能力 | 电缆Ø30毫米/Ø24毫米 | |
| 防震动 | 100克根据IEC68-2-27 | |
| 耐振动 | 根据IEC68-2-6测试 | |
| 频率范围 | 5-15赫兹，振幅：1.5毫米 | |
| 15-25赫兹,振幅：1毫米 | ||
| 25-55赫兹，振幅：0.25毫米 | ||
| 自熄 | UL94 V0 | |
| 尺寸 | 224 X97 X44毫米 | |
| 重量 | 440克 | |
| 颜色 | 暗灰色和红色 | |
| 安 全 指 标： | ||
| 安规电气 | 根据ICE1010-1 & IEC1010-2-032，在主级、次级和壳体的双重绝缘或强化绝缘：600V CATⅢ和干扰等级2；300V CATⅣ和干扰等级2 | |
| 电磁兼容 | EN 50081-1：B类 EN 50082-2 | |
| 静电放电IEC 1000-4-2 辐射场：IEC 1000-4-3 | ||
| 快速瞬变：IEC 1000-4-4 在50/60 Hz的磁场IEC 1000-4-8 | ||
